CISタイプラインスキャンカメラ

CISタイプラインスキャンカメラ
CISタイプラインスキャンカメラ

キヤノン・コンポーネンツは、長年にわたり、画像読み取りデバイスであるコンタクトイメージセンサーを主にコンスーマ製品向けに提供してまいりましたが、この技術をさらに進化させ、産業用検査に特化したハイスペック且つ、ハイクオリティーなCISタイプ・ラインスキャンカメラ IDC（Industrial Digital CIS）シリーズを製品化しました。

（“Camera Link ”は、A3 (Association for Advancing Automation) の商標です）

特徴

一般カメラ比較 CISスキャンタイプカメラ　コンパクト・画角歪みなし・設置負荷-少
CISスキャンタイプカメラ　焦点距離

特性（参考）

グラフ
被写界深度

※ 被写界深度・分光感度は参考データとなります

用途

IDCCFC-165C
IDCCFC-330C
IDCCFC-476C

  • 印刷面検査
  • フィルム面検査
  • 金属表面検査
  • 繊維検査
  • プリント配線基板検査
  • 特殊印刷検査
  • 寸法検査

New

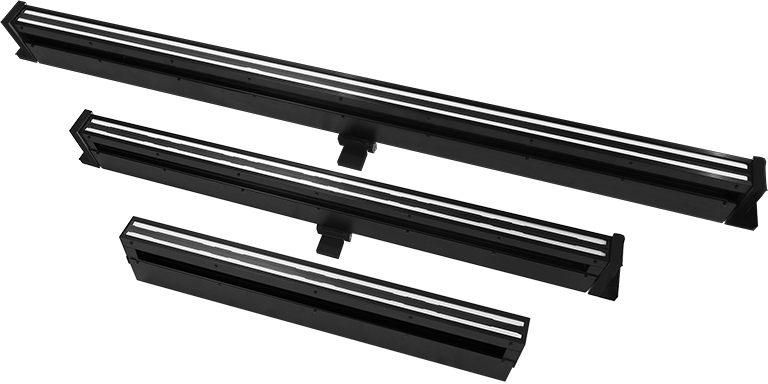

IDCCFC-943
IDCCFC-1318

  • 印刷面検査
  • フィルム面検査
  • 金属表面検査
  • 繊維検査
  • プリント配線基板検査
  • 特殊印刷検査
  • 寸法検査
  • ウェハ検査
  • 光沢物検査
用途例画像
画像例はこちら

システム構成

システム構成図

製品ラインアップ・仕様

読取
サイズ		 機種名 センサIC 画素密度
(dpi)		 読取幅
(mm)		 総画素数
(pixels)		 クロック周波数
(MHz)		 読取速度
(μs/Line)		 電源電圧
( V )		 出力形式 補足
165mm IDCCFC-165C CMOS 600 164.6 3,888×3
(RGB) 		20 71 センサー:5
照明:24		 Camera Link
出力準拠
330mm IDCCFC-330C CMOS 600 329.3 7,776×3
(RGB)		 20 71 センサー:5
照明:24		 Camera Link
出力準拠
476mm IDCCFC-476C CMOS 600 475.8 11,232×3
(RGB)		 20 71 センサー:5
照明:24		 Camera Link
出力準拠
機種名 IDCCFC-165C IDCCFC-330C IDCCFC-476C

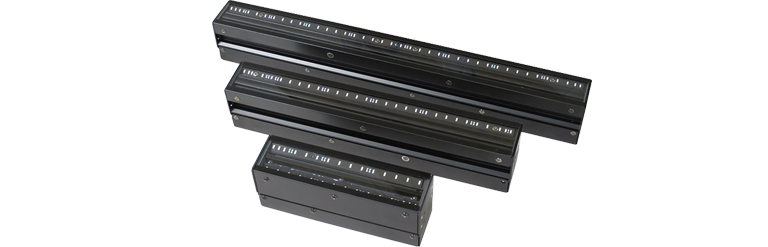

外観 IDCCFC-165C IDCCFC-330C IDCCFC-476C
読取幅 164.6ｍｍ 329.3ｍｍ 475.8ｍｍ
解像度 600/300/200/150 dpi
（カラー・モノクロモード　及び、解像度切替可能）
出力形式 Camera Link　Base configuration準拠
（Camera Linkは、A3の商標です）
ポート数
（ケーブル数）		 1 2 3
電源 センサー：5V 1系統　照明：24V 1系統
ワーキング
ディスタンス		 12mm
読取速度
  • ※ m/分は、副走査側について同一解像度の場合で表示
 【600dpi】カラー&モノクロ：71μs/Line（36m/分）
【300dpi】カラー&モノクロ：38μs/Line（132m/分）
【200dpi】カラー&モノクロ：28μs/Line（276m/分）
【150dpi】カラー&モノクロ：38μs/Line（264m/分）
外形サイズ W188 H70 D53 W353 H70 D53 W499 H70 D53
重量 0.6kg 1.8kg 2.5kg
